光纖倒像器系列產品

文(wen)章(zhang)來(lai)源(yuan)：中國建材集(ji)團(tuan)有限公司　　發布時間：2025-03-04

【成果簡介】

光纖倒像器系列產品是由數千萬根微米級光學纖維規則排列熔合后，在保證圖像輸入/輸出端光纖空間排列不變的前提下，數千萬甚至過億根光纖在小于口徑二分之一的長度區域內整體繞幾何光軸同步扭轉180°而成，從而實現光學圖像的清晰倒轉功能，相比透鏡倒像系統體積減小到三分之一到四分之一。系列產品為夜視裝備、紫外探測器、空間光學耦合系統和大科學工程的光電探測器的小型化、高性能化提供了關鍵材料支撐。

成果攻克了玻璃組分、光纖預制棒管的全電熔機械高精度成型、光纖低缺陷控制等技術難題，研制出了細纖徑（≤4um）、高對比度（≤1.0%）和低缺陷低像變的倒像器產品，提高了配套產品的分辨力、信噪比和低像畸變等關鍵性能；同時開發輪抱一體拉絲、差速同步扭轉、機械手排絲等新技術和相關設備，推進生產過程自動化和智能化，大幅提升產品批產的穩定性、生產效率和成本控制能力。

【主要指標】

（一）對比度：≤1.0%

（二）分辨力：中心分辨率＞140lp/mm，邊緣分辨率＞100lp/mm

（三）單元絲絲徑：≤4μm

（四）剪切畸變：≤30μm

【應用推廣需求】

（一）應用推廣方式：銷售

（二）應用推廣領域：公安邊防檢查、環境保護、航海導航、野外作業及手機行業等

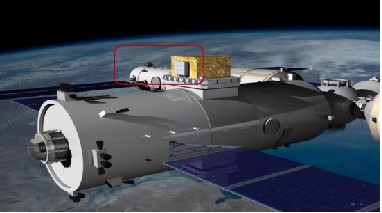

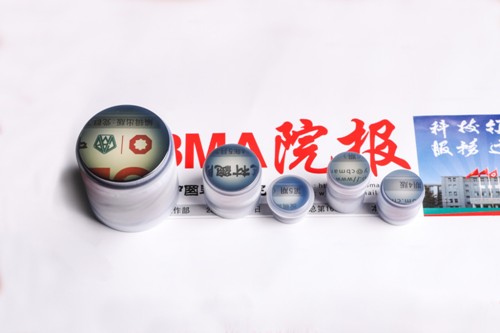

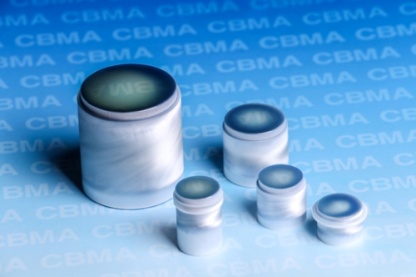

【成果圖片】
