高性能粉末高溫合金大尺寸熱擠壓棒材
文章來源：中國鋼研科(ke)技集團有(you)限公司 發布時(shi)間(jian)：2025-03-04
【成果簡介】
熱擠壓是高性能粉末高溫合金盤鍛件制備的關鍵熱加工工序。通過熱擠壓，一方面可破碎原始顆粒邊界和彌散夾雜，提高坯料的潔凈度；另一方面，熱擠壓后的棒材坯料晶粒度可達10級或更細。高潔凈度的細晶組織棒材是實現盤件超塑性等溫鍛造成型的前提和關鍵。依托專項課題，鋼研高納聯合國內優勢單位，自主設計并成功制備大包套動態脫氣裝套和870mm熱擠壓筒等關鍵裝備，掌握了第四代粉末高溫合金大擠壓比(擠壓比大于6：1)直徑300mm熱擠壓細晶組織(1-12級的細晶組織)棒材制備技術，擠壓棒材的潔凈度可滿足Φ0.4-12dB探傷要求。目前該技術成熟度為5級。
【主要指標】
（一）大包套裝直徑與裝粉量：包套直徑900mm，裝粉量2.5噸
（二）直徑300mm熱擠壓棒材：大擠壓比( 擠壓比大于6：1)制備的直徑300mm細晶棒材，棒材長度不小于5米；晶粒度11-12級；滿足Φ0.4-12dB探傷要求
【應用推廣需求】
（一）應用推廣方式：合作實施
（二）應用推廣領域：航空航天領域
【成果圖片】

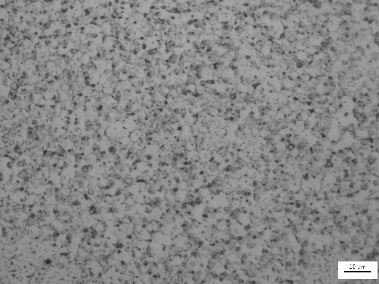

直徑330mm第四代粉末高溫合金熱擠壓棒材及組織照片
【聯系人】
集團聯系人：李亞麗，13426413278，liyali@cisri.cn
成果聯系人：劉建濤，13520802839，ljtsuperalloys@sina.com
【責任編輯：賈建(jian)慧】
掃一掃在手機打開當前頁
