文章來源：中國兵器裝備集團(tuan)有限公(gong)司 發布時間：2018-06-02
24．特高壓直流換流變壓器
【所屬領域】關鍵零部件
【中央企業名稱】中國兵器裝備(bei)集團有限公司
【技術產品簡介】本技(ji)(ji)(ji)術產品主(zhu)要(yao)依托國家重大(da)特高(gao)(gao)壓(ya)(ya)直流輸電工程，是國家“制(zhi)造2025”和“一(yi)帶一(yi)路(lu)”的重點產品之一(yi)。該系列產品容量(liang)大(da)，電壓(ya)(ya)等(deng)級高(gao)(gao)，調壓(ya)(ya)級數多，結構復雜。我公司通過(guo)大(da)量(liang)新(xin)(xin)技(ji)(ji)(ji)術探索和研(yan)究，采用(yong)了多項新(xin)(xin)結構、新(xin)(xin)工藝(yi)，實現了從無到有的技(ji)(ji)(ji)術突破，以(yi)優(you)質(zhi)性能(neng)打(da)破了行(xing)業壁(bi)壘(lei)。該技(ji)(ji)(ji)術產品自(zi)2010年(nian)應用(yong)以(yi)來，經過(guo)不斷技(ji)(ji)(ji)術革(ge)新(xin)(xin)，目前處于國際領先水平。
以±1100kV特(te)高壓直(zhi)流換流變壓器(qi)為例，產品具有以下特(te)點：
1、首次研發網側(ce)1000kV引線(xian)端部軸向出(chu)(chu)線(xian)，外絕(jue)緣采用多(duo)層絕(jue)緣筒(tong)及(ji)支撐撐條結構，保證線(xian)圈出(chu)(chu)口部位電場(chang)裕度，確保產品可(ke)靠；根據(ju)產品結構特(te)點(dian)，網側(ce)1000kV引線(xian)設計為兩(liang)柱并聯端部出(chu)(chu)線(xian)結構，垂直油箱(xiang)側(ce)壁引出(chu)(chu)，與可(ke)拆卸引線(xian)插(cha)拔連接(jie)。
2、首次(ci)研發網側1000kV器身端(duan)部絕緣(yuan)(yuan)結(jie)構(gou)，采用多層成(cheng)型角環絕緣(yuan)(yuan)結(jie)構(gou)，保證(zheng)了(le)線圈端(duan)部絕緣(yuan)(yuan)裕度。
3、采用(yong)特殊設計上鐵軛(e)屏蔽板(ban)，大幅優化(hua)了1000kV網側繞組對上鐵軛(e)處的電場。
4、采(cai)用了(le)兩側都能散熱(re)的新型鐵(tie)心夾件油(you)道結構，有效避(bi)免了(le)大容(rong)量換(huan)流變壓器鐵(tie)芯夾件溫升過熱(re)導致的絕緣老(lao)化問題。
【產品圖片】
圖1 特高壓直流(liu)換流(liu)變壓器_001_世界首(shou)條最高電壓等級昌吉-古泉±1100kV特高壓直流(liu)輸電工程(cheng)用換流(liu)變壓器
圖2 特高壓(ya)直(zhi)流(liu)換(huan)流(liu)變壓(ya)器(qi)_002_首次完全自主研制晉(jin)北-南京±800千伏直(zhi)流(liu)輸電(dian)工(gong)程用換(huan)流(liu)變壓(ya)器(qi)
圖3 特高壓直流(liu)換流(liu)變(bian)壓器(qi)_003_烏東德±800kV柔性直流(liu)變(bian)壓器(qi)
圖4 特(te)高壓直流換流變壓器(qi)_004_云廣±800kV（HY14）特(te)高壓換流變壓器(qi)
【與國外同類技術產品對比情況】
技術對比情況：領先
價格對(dui)比(bi)情況圖：低于
國外技術(shu)產品(pin)廠家及名稱：ABB、西(xi)門子特高(gao)壓直流(liu)技術(shu)產品(pin)
【技術指標】
1．額定容量(liang)—產品容量(liang)：239.7MVA—587.1MVA
2．額定電壓—產品電壓等(deng)級：±800kV—±1100kV
?
40．短波長X射線衍射儀
【所屬領域】分析測試儀(yi)器、高端裝(zhuang)備
【中央企業名稱】中國兵器裝備(bei)集團有限公(gong)司
【技術產品簡介】短(duan)波(bo)長(chang)X射(she)線(xian)衍射(she)儀(yi)是擁有自主知識(shi)產權的短(duan)波(bo)長(chang)特(te)征(zheng)X射(she)線(xian)衍射(she)技術(shu)產品，首先解決了我國無損測定厘米級厚度(du)工件(jian)(jian)內(nei)(nei)(nei)部(bu)(bu)（殘(can)余）應(ying)力(li)(li)、織構、物相、晶界缺陷及(ji)其分(fen)布的難題(ti)，填補了國內(nei)(nei)(nei)外無損檢測分(fen)析內(nei)(nei)(nei)部(bu)(bu)衍射(she)信(xin)息的小型化儀(yi)器設(she)備空白。該儀(yi)器利用(yong)重(zhong)金屬靶X射(she)線(xian)管作為輻射(she)源(yuan)，采(cai)用(yong)光量(liang)子能量(liang)分(fen)析的無強(qiang)度(du)衰(shuai)減單色化、精密測量(liang)分(fen)析等技術(shu)，最大可測厚度(du)達40mm鋁當量(liang)，晶面(mian)間(jian)距測試(shi)誤差小于(yu)±0.00006nm，內(nei)(nei)(nei)部(bu)(bu)（殘(can)余）應(ying)力(li)(li)測試(shi)誤差小于(yu)±25MPa。可應(ying)用(yong)于(yu)先進(jin)材料(liao)、先進(jin)制造和(he)基礎(chu)研究(jiu)領(ling)域，如預(yu)拉伸鋁板、渦輪葉片、裝配(pei)件(jian)(jian)、焊接件(jian)(jian)、熱處(chu)理件(jian)(jian)等控(kong)形控(kong)性的加工工藝優化和(he)制造，以(yi)及(ji)材料(liao)/工件(jian)(jian)內(nei)(nei)(nei)部(bu)(bu)應(ying)力(li)(li)及(ji)其分(fen)布等的演變(bian)規律研究(jiu)。
【產品圖片】

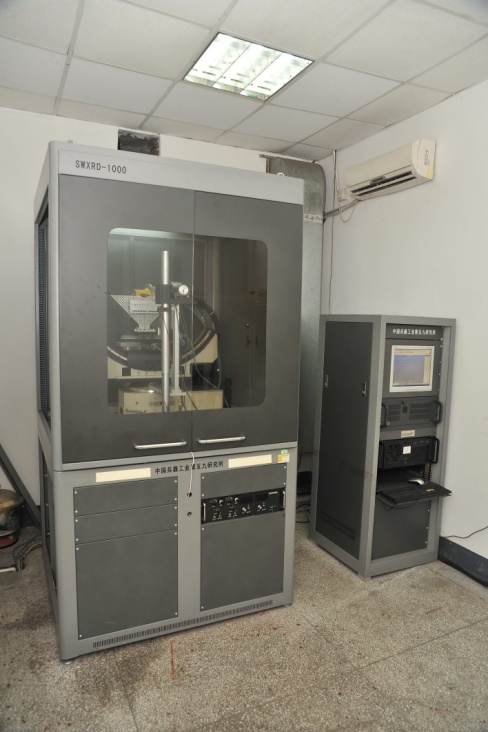

圖(tu)1 短波長X射線衍射儀_001_外(wai)形(xing)圖(tu)

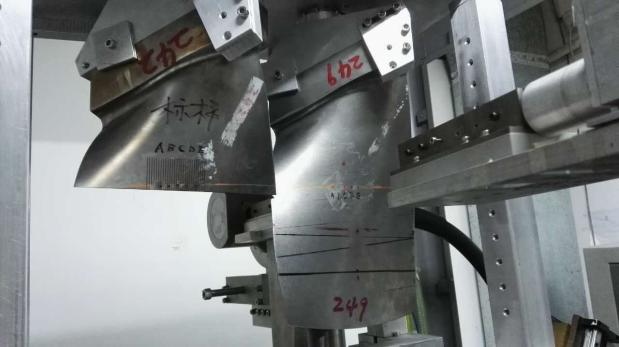

圖2 短波長X射線衍射儀_002_航空發動(dong)機(ji)葉片內部應力無損檢測(ce)

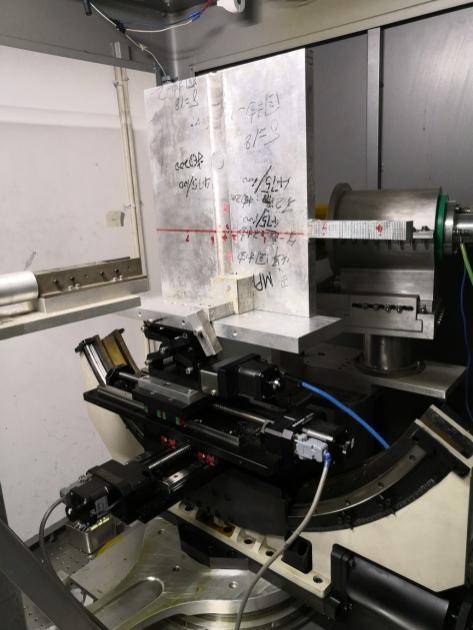

圖(tu)3 短波長X射(she)(she)線衍射(she)(she)儀_003_鋁(lv)合金板(ban)材攪拌(ban)摩擦焊接(jie)件(jian)內部殘(can)余應力(li)無損測定

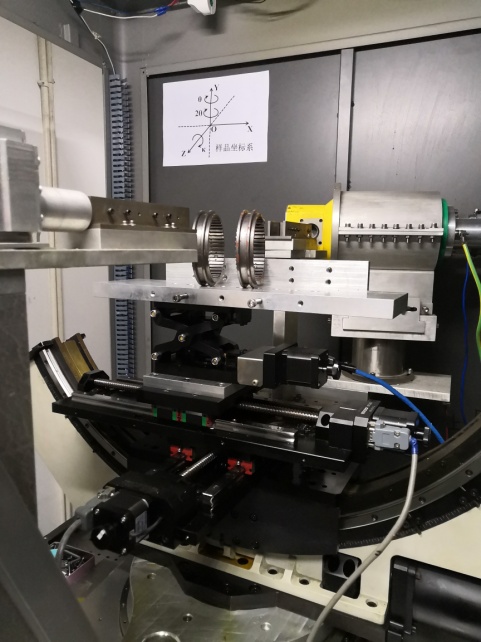

圖4 短波長X射(she)(she)線衍射(she)(she)儀(yi)_004_同(tong)步齒(chi)輪(lun)環(huan)內部應力及殘余奧(ao)氏(shi)體(ti)無損(sun)測定
【與國外同類技術產品對比情況】
技術對比情況：領先
價格對比情況：低于
國(guo)外技(ji)術產品廠家(jia)及名稱：國(guo)外無同類(lei)產品
【技術指標】
1.最大(da)可測厚(hou)度(du)—樣品的厚(hou)度(du)：70mm鎂，40mm鋁，8mm鈦(tai)，4mm鋼，4mm鎳等。
2.管電(dian)壓及最大(da)功率(lv)—穿透深(shen)度和(he)效率(lv)：管電(dian)壓≥225kV，最大(da)功率(lv)≥3kW。
3.內(nei)部殘余應力測(ce)(ce)定誤差—儀器的(de)綜(zong)合(he)應力測(ce)(ce)試精度：小(xiao)于±25MPa。
4.晶面間(jian)距測量重復性誤差—儀器的晶面間(jian)距測試精度：小(xiao)于±0.00006nm。
5.最小衍射體積—測試部位的大小：0.1×1.0×2.0(mm)。
6.樣品臺X、 Y、 Z行程及(ji)定(ding)位精(jing)度(du)—樣品可移動測試范(fan)圍及(ji)定(ding)位精(jing)度(du)：200mm、100mm、100mm，定(ding)位精(jing)度(du)優于±0.05mm。
