4．高性(xing)能聲表面波濾波器
【所屬領域】核心電子元器件
【中(zhong)央企業名(ming)稱】中(zhong)國電子(zi)科技集(ji)團(tuan)有限公司(si)
【技術產(chan)品簡介】高性能SAW濾(lv)(lv)(lv)波(bo)器(qi)主要有3類：高溫度穩定型SAW（TCSAW）濾(lv)(lv)(lv)波(bo)器(qi)、晶圓(yuan)級封裝（WLP）聲表面波(bo)器(qi)件及極窄帶SAW濾(lv)(lv)(lv)波(bo)器(qi)
（1）TCSAW濾波器除了具有普通SAW濾波器的(de)體積小、插入損耗(hao)小等特點外，還具有頻率溫度穩(wen)定性好的(de)優勢，可以解決(jue)系(xi)統在惡(e)劣溫度環(huan)境下的(de)抗干(gan)擾問題。當前主要用于電臺及通訊系(xi)統中(zhong)，后(hou)期可應用于雷(lei)達系(xi)統中(zhong)；
（2）WLP濾波(bo)器除了(le)具有超小體積優(you)勢，可以用于小模(mo)組集(ji)成(cheng)。在雷(lei)達及通訊(xun)等系統中應用很好地滿足(zu)系統小型化需求；
（3）極窄(zhai)帶SAW濾(lv)波器具有帶寬(kuan)極窄(zhai)的(de)(de)特點，設計上采用穩定性好的(de)(de)水晶材料，主要(yao)應用于電臺系統中(zhong)，主要(yao)需求有1090MHz、1220MHz及1575MHz。
【產品圖片】

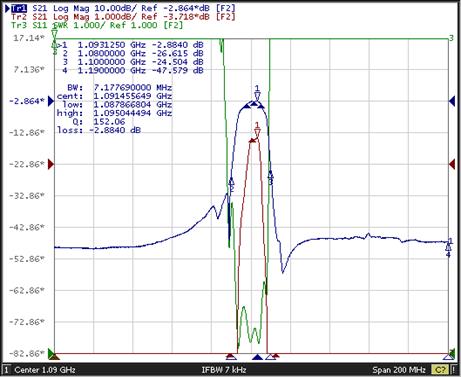

圖1

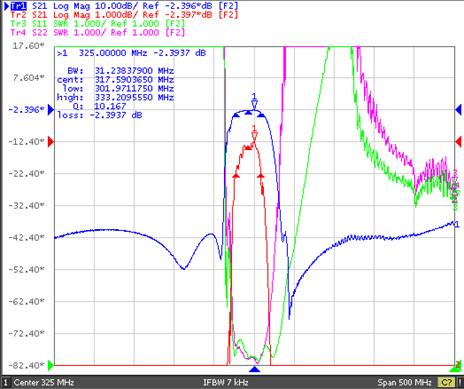

圖2 TCSAW濾波器實測曲線

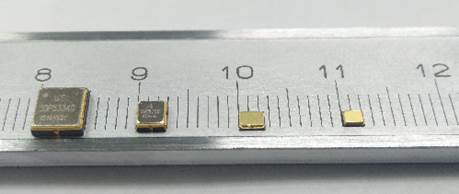

圖3 WLP濾波器實測曲線

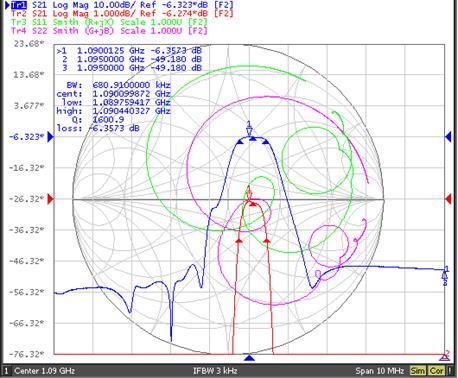

圖(tu)4 極(ji)窄帶濾(lv)波器實測曲線

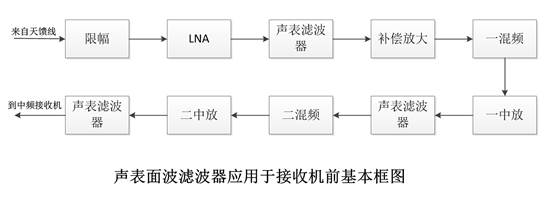

圖5 應用場景
【與國外同(tong)類(lei)技(ji)術產品對比情況】
技術對比情況：相當
價格對比情況：相當
國外(wai)技術產品廠家及(ji)名稱(cheng)：QORVO的TQQ1013、村(cun)田的SF2194E等
【技術指標】
1．（TCSAW濾波器），頻(pin)(pin)率(lv)溫(wen)度系(xi)數(shu)，插入(ru)(ru)損耗(hao)—頻(pin)(pin)率(lv)溫(wen)度系(xi)數(shu)，描(miao)述頻(pin)(pin)率(lv)隨溫(wen)度漂移的系(xi)數(shu)；插入(ru)(ru)損耗(hao)，通帶最小損耗(hao)：頻(pin)(pin)率(lv)溫(wen)度系(xi)數(shu)，優于-5ppm/°C；插入(ru)(ru)損耗(hao)≤2dB
2．（WLP SAW），產品最(zui)(zui)小尺(chi)寸(cun)—產品最(zui)(zui)小尺(chi)寸(cun)，產品的長×寬×高(gao) ：產品最(zui)(zui)小尺(chi)寸(cun)，≤0.9mm×0.7mm×0.4mm
3．（極窄(zhai)帶(dai)SAW濾波器），1dB相對帶(dai)寬，阻(zu)帶(dai)抑制 —1dB相對帶(dai)寬，參考點往下1dB測試的帶(dai)寬值除以中心頻(pin)率(lv)值：1dB相對帶(dai)寬，0.5‰～1%，阻(zu)帶(dai)抑制≥30dB
