4．高性能聲表面(mian)波(bo)濾波(bo)器
【所屬領域】核心(xin)電子元器件
【中央企(qi)業名(ming)稱】中國電子(zi)科技集團有限公司
【技(ji)術產(chan)品簡介】高性能SAW濾波(bo)(bo)器主要有3類：高溫度穩(wen)定型SAW（TCSAW）濾波(bo)(bo)器、晶圓級(ji)封裝（WLP）聲表面波(bo)(bo)器件及極(ji)窄帶SAW濾波(bo)(bo)器
（1）TCSAW濾波器除了具有普通SAW濾波器的體積小(xiao)(xiao)、插入損耗(hao)小(xiao)(xiao)等特點外，還具有頻率溫(wen)(wen)度穩定性好的優(you)勢，可(ke)以解決系統(tong)在惡劣溫(wen)(wen)度環境下的抗干擾問題。當前主要(yao)用于電臺及通訊系統(tong)中，后期可(ke)應(ying)用于雷(lei)達系統(tong)中；
（2）WLP濾波器除了具有超小(xiao)體積(ji)優勢，可(ke)以用(yong)于小(xiao)模組集成。在雷達(da)及通訊等系統中(zhong)應用(yong)很好地滿足(zu)系統小(xiao)型化(hua)需求；
（3）極(ji)窄(zhai)帶SAW濾波器具(ju)有帶寬(kuan)極(ji)窄(zhai)的(de)特點，設計上(shang)采用(yong)穩定性(xing)好的(de)水(shui)晶材料，主(zhu)要(yao)應用(yong)于(yu)電臺系統(tong)中，主(zhu)要(yao)需(xu)求有1090MHz、1220MHz及1575MHz。
【產品圖片】

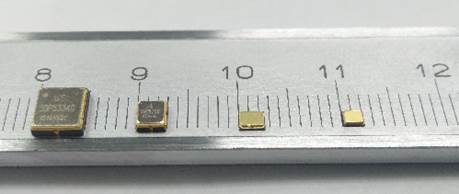

圖1

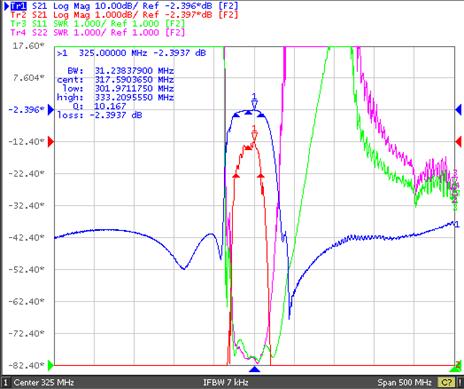

圖(tu)2 TCSAW濾(lv)波器實測曲線

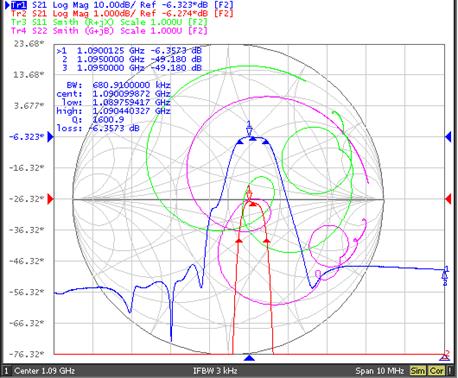

圖3 WLP濾(lv)波器實測曲線(xian)

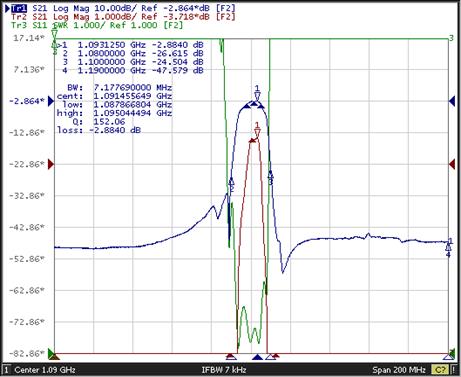

圖4 極窄帶(dai)濾波器(qi)實測(ce)曲(qu)線

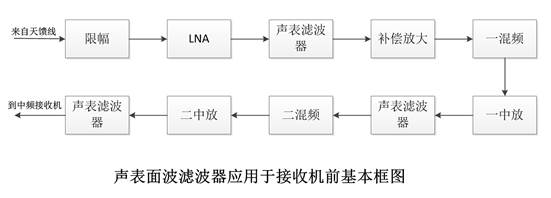

圖5 應用場景
【與(yu)國外(wai)同類技術產(chan)品(pin)對(dui)比情況】
技術對比情況：相當
價格對比情況：相當
國外技術(shu)產品廠家及名稱(cheng)：QORVO的(de)TQQ1013、村(cun)田的(de)SF2194E等(deng)
【技術指標】
1．（TCSAW濾(lv)波(bo)器），頻(pin)率(lv)(lv)溫度(du)系(xi)(xi)數(shu)，插(cha)入損耗(hao)(hao)—頻(pin)率(lv)(lv)溫度(du)系(xi)(xi)數(shu)，描述頻(pin)率(lv)(lv)隨溫度(du)漂移的(de)系(xi)(xi)數(shu)；插(cha)入損耗(hao)(hao)，通帶最小損耗(hao)(hao)：頻(pin)率(lv)(lv)溫度(du)系(xi)(xi)數(shu)，優于-5ppm/°C；插(cha)入損耗(hao)(hao)≤2dB
2．（WLP SAW），產品最(zui)小(xiao)尺寸—產品最(zui)小(xiao)尺寸，產品的長×寬(kuan)×高 ：產品最(zui)小(xiao)尺寸，≤0.9mm×0.7mm×0.4mm
3．（極窄帶SAW濾(lv)波器(qi)），1dB相對(dui)帶寬(kuan)，阻(zu)帶抑(yi)制 —1dB相對(dui)帶寬(kuan)，參考點往下1dB測試的(de)帶寬(kuan)值除以(yi)中心頻率值：1dB相對(dui)帶寬(kuan)，0.5‰～1%，阻(zu)帶抑(yi)制≥30dB
